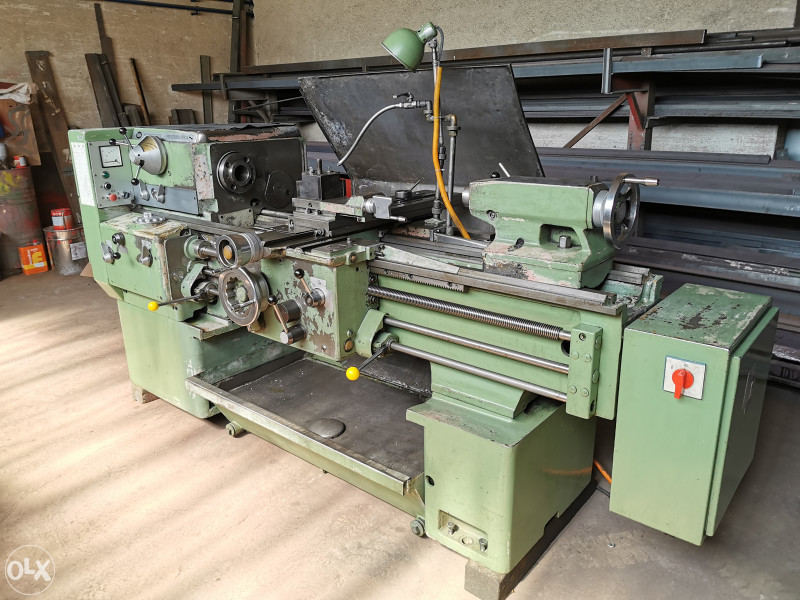

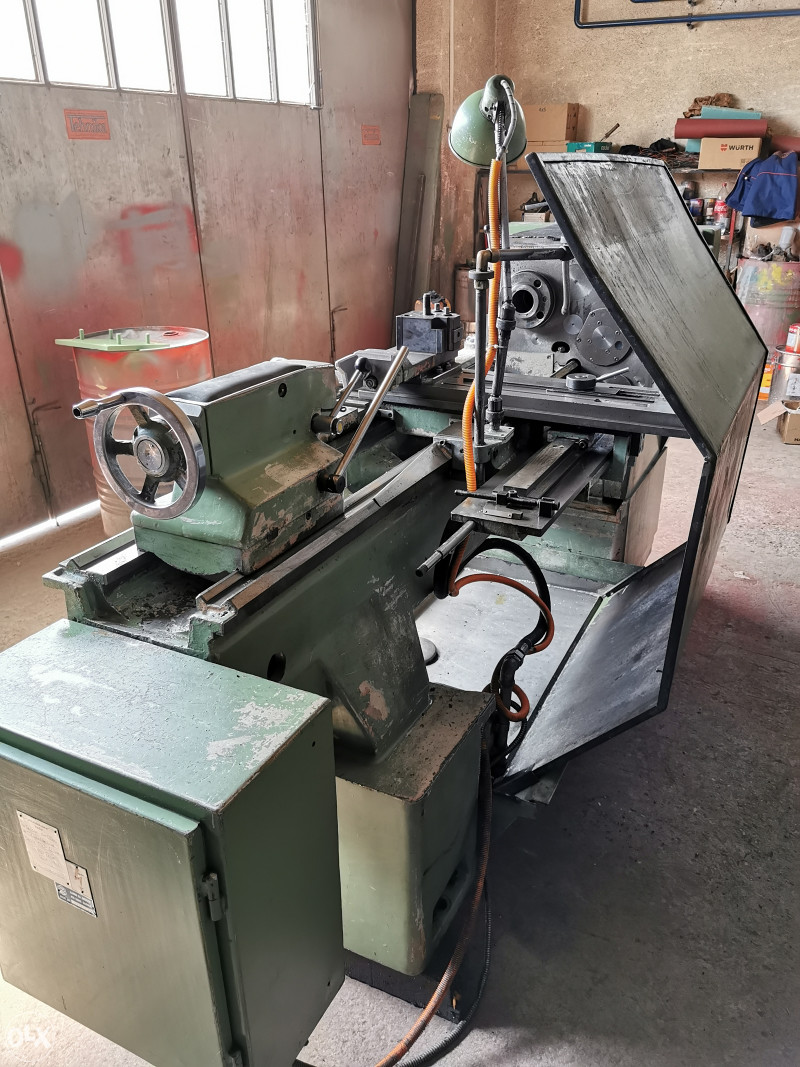

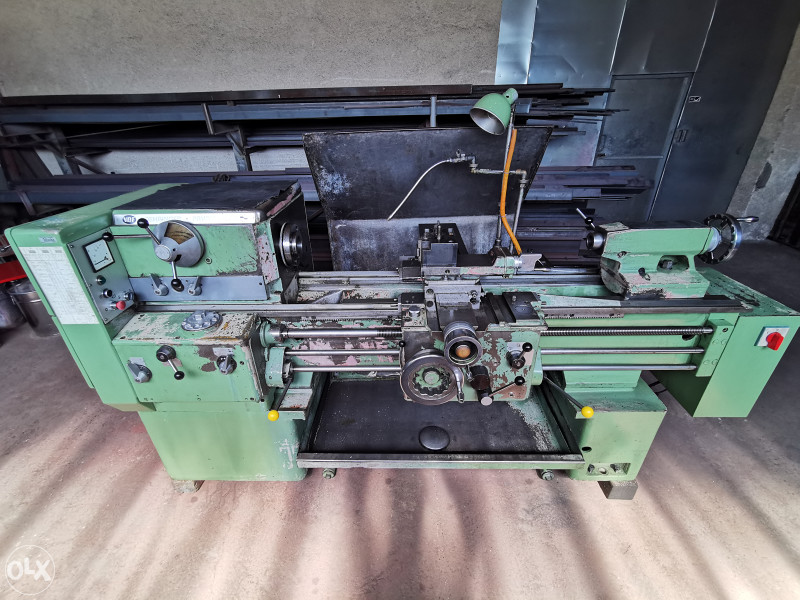

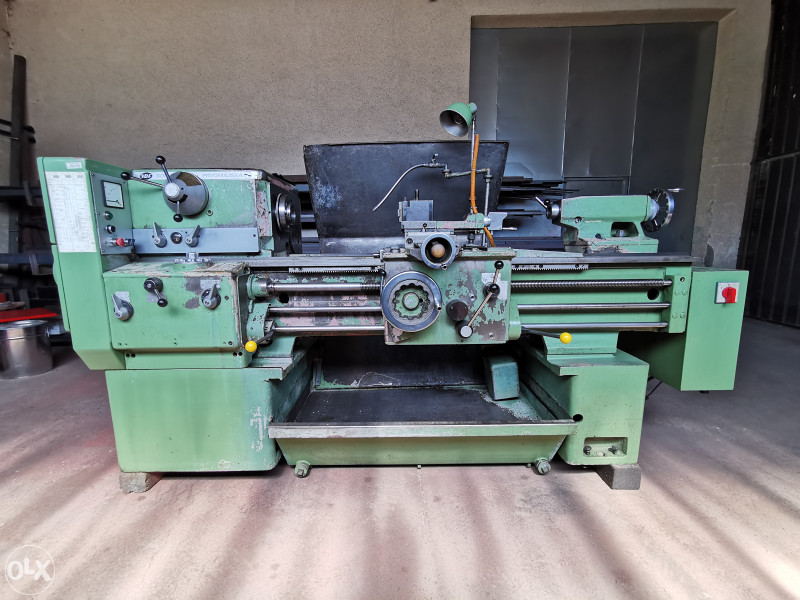

Tokarski stroj VDF Prvomajska - Boehringer D420×1200 mm

Područje rada

 Promjer vrtnje nad posteljom

425 mm

 Promjer vrtnje nad poprečnim suportom

215 mm

 Dozvoljena težina izratka bez linete

500 kg

 Dozvoljena težina izratka s 1 linetom

630 kg

 Dozvoljena težina izratka s 2 linete

800 kg

 Brzine vrtnje glavnog vretena 24 brzine preko zupčanika

11,2 ... 2240 min-1

 32 uzdužna posmaka

0,045 ... 1,6 mm/o

 32 poprečna posmaka

0,02 ... 0,71 mm/o

Izmjene

 Visina šiljaka

200 mm

 Širina postelje

360 mm

 Provrt glavnog vretena

62 mm

 Uspon navojnog vretena DIN 113

6 mm

 Morse-konus šiljaka

5

 Najveći pomak poprečnog suporta

cca 315 mm

 Najveći pomak okretnog suporta

cca 125 mm

 Pomak pinole jahača

cca 180 mm

 Promjer pinole jahača

70 mm

Stezna sredstva

 Promjer planske ploče

maks. 400 mm

 Čvrsta lineta

125 mm

 Pomična lineta

100 mm

 Presjek noža

25×25 mm

Električni pogon

 Snaga pogonskog motora

11 kW

 Brzina vrtnje pogonskog motora

1450 min-1
